[MSA] 분산 시스템 이벤트 소싱 구현 ( Transaction OutBox Pattern )

목표

분산 시스템으로 구성 되어있는 각 서비스에 이벤트를 발행하고

각 서비스의 데이터의 일관성을 보장한다.

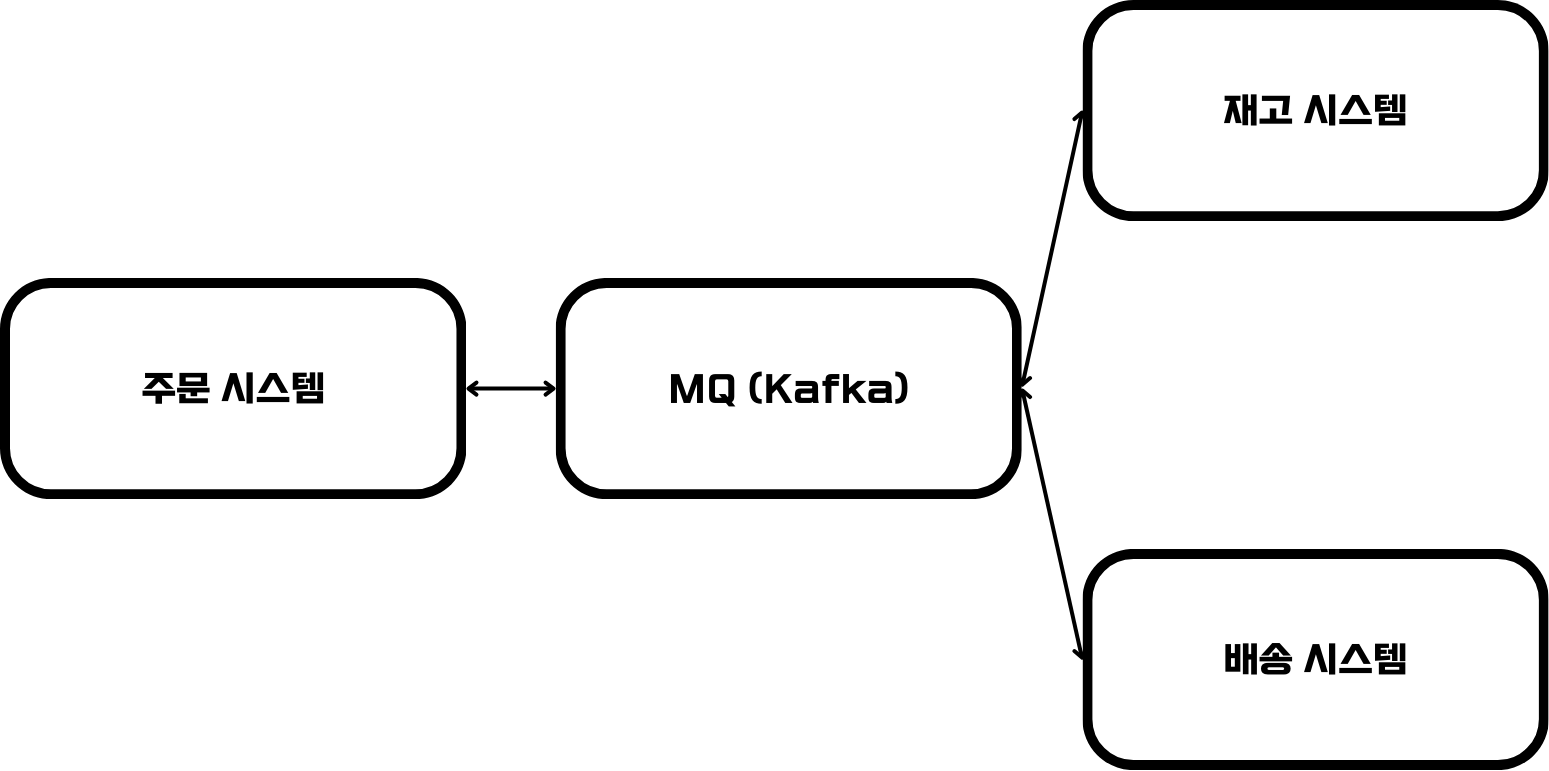

구성도

- 주문 서비스

주문을 생성하고 결제가 완료되면

주문 생성 이벤트를 발행한다.

- 재고 서비스

주문 완료된 상품들의 재고를 차감 한다

- 배송 서비스

주문 완료된 상품들을 배송 시킨다

고려사항

주문이 생성되면 반드시 재고를 지우고 배송을 처리 해야 한다.

그런데

• 카프카에 이벤트 발행이 불가능 하다면 ?
• 결제 API에서 실패 한다면 ?
• 주문 생성이 실패 한다면 ?

위 사항들로 인해 주문은 생성되지 않을 수 있다.

또, 모든 사항에 주문을 실패하게 해서 처음부터 주문을 다시 하게 만든다면 그것은 서비스에 대한 신뢰하락으로 이어질 것이다.

---

Transcation OutBox Pattern 개념

분산시스템의 데이터 정합성을 맞추고자 Transcation OutBox Pattern을 통해 이벤트 발행을 보장한다.

Transcation OutBox Pattern 의 개념은 아래 글을 참고 하자

https://soobysu.tistory.com/163

[MSA] Transaction Outbox 패턴

---

로컬 트랜잭션을 사용하여 Transcation OutBox Pattern 을 구현하고 이벤트 발행을 보장 하게 만들었다.

그런데 여기서 Transcation OutBox Pattern 의 두가지 방법의 특징은

폴링

장점

• 구현 방법이 쉽다 ( 기술적 제약이 적음 )

단점

• 실시간성이 보장되지 않는다 ( 10초 단위로 불러온다면 최대 10초까지 데이터 지연이 발생 할 수 있다)
• 지속적인 요청으로 db에 부하를 줄 수 있다.
• 실제 데이터가 없더라도 폴링을 계속 수행해야 하므로 비효율 적일 수 있다.

CDC

DB의 로그를 가져와 변경사항을 추적한다

장점

• 실시간 성이 보장된다
• 부하 감소

단점

• 시스템 복잡도 증가
• 유지보수 어려움

CDC 가 효율적이고 좋아 보이긴 하지만 CDC 를 구성하기 위해 검토해야 될 사항들이 몇가지 더 생기고

이것을 유지보수 하려면 그것 또한 리소스의 낭비어서 많은 회사에서 폴링 기법으로 사용 중이라고 한다.

---

폴링 단점 극복

• 폴링기법의 @Async 메소드를 통해 바로 이벤트를 발행 하여 이벤트 발행이 실패하지 않는 한 실시간 성이 보장되게 만든다.
• 재시도 요청 ( Dead Letter Queue ) 를 만들어 실패한 이벤트만 요청하여 이벤트를 정상적으로 발행 할 수 있게 구현 한다.



코드 구현

Order

@Transactional
    fun create(requestDto: CreateOrderRequestDto): OrderResponseDto {
        val order = Orders(
            requestDto.orderer,
            requestDto.shippingAddr,
            requestDto.shippingMemo
        )
        order.addProducts(requestDto.orderItems)
        save(order)

        //이벤트 발행
        val event = eventManager.create(KafkaTopics.ORDER, EventOperation.ORDER_COMPLETED, order)
        kafkaProducer.send(event)

        //결제 시스템 완료 후 주문 완료 이벤트 발행
        return OrderResponseDto(order.orderId)
    }


    //EventManager
    fun create(topics: KafkaTopics, operation: EventOperation, body: Any): Event {
        val jsonBody = objectMapper.writeValueAsString(body)
        return Event(topics, operation , jsonBody)
    }

    //kafkaProducer
    @Async
    fun send(event: Event) {
        val record = ProducerRecord(event.targetName.name,event.operation.name,event.body)
        try {
            kafkaTemplate.send(record)
        }catch (e: Exception){
            if (event.status == EventStatus.PENDING){
                event.failSend()
                deadLetterRepository.save(event)
            }
        }
    }



로컬 트랜잭션으로 묶어서 주문 생성과 결제API 호출의 원자성을 보장한다.

트랜잭션 종료와는 상관없이 이벤트를 발행 [send()] 하고 실패시 deadLetterRepository에 이벤트 실패를 저장 한다.

실패한 이벤트는 스캐쥴과 배치를 통해 지속적으로 이벤트를 다시 발행 할 수 있게 만들어 준다.

   @Scheduled(fixedRate = 10000)
    fun runDeadLetterJob(){
        val jobParameter = JobParametersBuilder().addString("date", LocalDateTime.now().toString()).toJobParameters()
        jobLauncher.run(batchJob.deadLetterJob(), jobParameter)
    }

---

Stock ( Kotlin code )

fun decrease(requestDto: UpdateRequestDto) {
        requestDto.products.map { item ->
            val stock = repository.findByProductId(UUID.fromString(item.productId))
            stock.quantity = stock.quantity - item.quantity
            saveModel(stock)
            log.info("stock decrease : $stock")
        }
    }

    // 롤백, 주문 취소에 사용 됌
    fun increase(requestDto: UpdateRequestDto) {
        requestDto.products.map { item ->
            val stock = repository.findByProductId(UUID.fromString(item.productId))
            stock.quantity = stock.quantity + item.quantity
            saveModel(stock)
            log.info("stock increase : $stock")
        }
    }

재고 차감과 재고 복구 기능을 만들어준다.

 @Transactional
    @KafkaListener(topics = ["ORDER"], groupId = "stock-group")
    fun orderListener(record: ConsumerRecord<String, String>) {
        when (record.key()){
            ORDER_COMPLETED.name -> {
                val requestDto = objectMapper.readValue(record.value(), UpdateRequestDto::class.java)
                stockService.decrease(requestDto)
                info("Successfully decreased stock: $requestDto")
            }
            ORDER_CANCELLED.name -> {
                val requestDto = objectMapper.readValue(record.value(), UpdateRequestDto::class.java)
                stockService.increase(requestDto)
                info("Successfully increased stock: $requestDto")
            }
        }
    }

카프카 리스너를 통해 이벤트를 발행한 토픽을 구독하고

 val event = eventManager.create(KafkaTopics.ORDER, EventOperation.ORDER_COMPLETED, order)

이벤트 발행시 작성해둔 키 값을 기준으로 밸류들을 DTO와 매핑시켜주고

재고 차감을 진행한다.

---

Ship ( JAVA code )

public void register(ShippingRequestDto req) {
        Ship ship = req.toEntity();
        repository.save(ship);
        log.info("Ship registered: {}", ship);
    }

    public void cancel(ShippingCancelRequestDto req) {
        repository.findByOrderId(UUID.fromString(req.getOrderId()))
                .ifPresent(repository::delete);
        log.info("Ship canceled: {}", req.getOrderId());
    }

배송 저장과 배송 삭제 기능을 만들어준다.

@KafkaListener(topics = "ORDER", groupId = "ship-group")
    public void orderListener(ConsumerRecord<String, String> record) throws JsonProcessingException {
        KafkaOperationType operationType = KafkaOperationType.valueOf(record.key());
        switch (operationType) {
            case ORDER_COMPLETED:
                ShippingRequestDto request = objectMapper.readValue(record.value(), ShippingRequestDto.class);
                shipService.register(request);
                break;

            case ORDER_CANCELLED:
                ShippingCancelRequestDto req = objectMapper.readValue(record.value(), ShippingCancelRequestDto.class);
                shipService.cancel(req);
                break;
        }
    }

재고 서비스와 마찬가지로 키 값을 기준으로 밸류를 DTO와 매핑시키고 배송 저장을 한다.



주의해야 할 점

매핑할 DTO 직렬화 / 역직렬화가 이루어지므로 필드 이름을 신경써야 한다.

---

실행

{
  "orderer": "홍길동",
  "shippingAddr": "서울특별시 강남구 테헤란로 123",
  "shippingMemo": "문 앞에 놓아주세요",
  "orderItems": [
    {
      "productId": "331daa93-2483-4cdd-911c-3cb678fb4e0b",
      "productName": "만년삼",
      "quantity": 2
    },
    {
      "productId": "88439662-0785-401b-89c3-c100261045bc",
      "productName": "화분",
      "quantity": 2
    }
  ]
}

재고 서비스

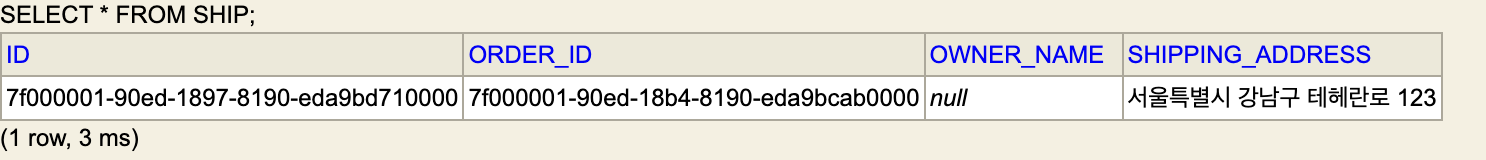

배송 서비스

배송지 정보

주문에 대한 상품 정보



모두 데이터가 잘 처리 된것을 볼 수 있다.
